石膏法單塔雙循環脫硫技術研究現狀
2016-02-03 10:05:05
作者：呂紅云 王鵬 江帆
摘要
石膏法脫硫技術是目前應用最廣的煙氣脫硫（FGD）技術，石膏法單塔雙循環脫硫技術是在傳統的石膏法單塔單循環脫硫技術的基礎上逐步進行改進，克服了其效率低，能耗高的缺點，并降低了尾氣中SO2含量，滿足了最新的排放標準。本文對單塔雙循環技術的脫硫機理、發展進程及研究現狀進行了介紹，同時對石膏法單塔雙循環脫硫技術的發展趨勢進行了展望。
關鍵詞：石膏法；單塔雙循環；煙氣脫硫；發展進程
Abstract
Gypsum method is currently the mostwidely used flue gas desulfurization (FGD) technology. Single tower with doublecirculation of the technology by gypsum method is gradually improved on thebasis of traditional gypsum technology, which overcome the disadvantage oftraditional gypsum method of single tower with single circulation— lowefficiency, high energy consumption, and reducing the content of SO2in flue gas to meet the latest national emission standards. This paperintroduce the mechanism, development process, and research status of desulfurizationtechnology; meanwhile prospect the development and the trend of the technologyusing single tower with double circulation by gypsum method.
Keywords：gypsummethod；Singletower with double circulation; desulfurization; development process
前言
當今大氣污染問題已經被列為全球性十大環境問題之首，其中，SO2污染被列為首位[1]。SO2是一種無色氣體，有刺激性氣味，是主要的大氣污染物之一，
是造成酸雨的主要根源。目前世界各國都把大氣中的SO2濃度作為衡量大氣污染程度的重要指標之一。大氣中的SO2主要來自于硫酸廠的尾氣、燒結煙氣以及燃煤煙氣。由于煤和石油通常都含有硫化合物，因此燃燒時會生成二氧化硫。所以，最大的污染源仍是燃煤煙氣，尤其是以煤或重油為燃料的發電廠和工業鍋爐所排放的煙氣為最，其SO2的排放量約占全國排放總量的50%左右[2]。雖然我國對SO2的排放已從單一濃度控制轉向濃度、速率及總量三重控制，但據國家環保部門等統計，2013年，全國總SO2排放量仍高達2278.6萬t，其中電力行業排放約1124萬t，居世界首位。
國務院印發的[2013]37號《大氣污染防治行為計劃》第一條明確指出：要加快重點行業脫硫、硫硝、除塵改造工程建設。在2013年發布的第14號《關于執行大氣污染物特別排放值的公告》中明確指出，位于“三區十群”內的火力發電機組在“十三五”期間，ρ(SO2)都必須達到50mg/Nm3以下的排放標準[3]。所以，今后電廠煙氣脫硫效率的提高也越來越緊迫，目前已開發出的脫硫技術可劃分為燃燒前脫硫、爐內脫硫及煙氣脫硫（FGD）三類。煙氣脫硫（FGD）又可分為干法脫硫及濕法脫硫兩大類，由于濕法煙氣脫硫技術具有以下優點：（1）吸收劑適用范圍廣；（2）燃料適用范圍廣；（3）燃料含硫變化范圍適應性強；（4）機組負荷變化適應性強；（5）脫硫效率高；（6）吸收劑利用率高；（7）副產品純度高。因此濕法煙氣脫硫技術是世界上控制燃煤SO2排放應用最廣和最有效的技術[4]之一。其中由于石灰石-石膏濕法煙氣脫硫（FGD）技術的吸收劑來源豐富、成本低廉、效率高、運行可靠（停機率小于3%）、適用范圍廣、技術成熟、副產物具有經濟效益等優勢，故被逐步推廣，成為國際上應用最廣泛的脫硫技術，占有重要的市場地位。截止到2010年底，我國燃煤電廠煙氣脫硫容量達到5.65億千瓦，采用石灰石-石膏濕法脫硫工藝的占到了92%，該工藝已成為我國火力發電廠脫硫工藝的主導技術[5]。在石灰石-石膏濕法煙氣脫硫的工藝路線中，單塔雙循環技術在保證脫硫效率的前提下，在技術和經濟方面所表現出的優勢，使其具有了更大的應用前景。
1石灰石-石膏法煙氣脫硫工藝
1.1石灰石-石膏濕法脫硫原理
石灰石-石膏濕法脫硫工藝的工作原理是：由于吸收塔內吸收劑漿液通過循環泵反復循環與煙氣接觸，吸收劑利用率很高，鈣硫比較低，脫硫效率大于95%[6]。脫硫過程中發生的化學反應如下:
1．SO2 + H2O → H2SO3 （吸收）
2．CaCO3 + H2SO3→ CaSO3 + CO2↑+ H2O（中和）
CaSO3 + H2SO3→Ca(HSO3)2 （中和）
3．Ca(HSO3)2 + 1 /2 O2→ CaSO4+H2SO3（氧化）
4．CaSO3 + 1 /2 H2O → CaSO3 ·1 /2H2O（結晶）
5．CaSO4 + 2H2O → CaSO4·2H2O（結晶）
1. 2典型石灰石-石膏濕法單塔單循環煙氣脫硫工藝流程簡介
較為簡單的典型石灰石-石膏單塔單循環脫硫技術是將石灰石制成漿液作為吸收劑由泵送至吸收塔內，在塔內與煙氣及從塔下部鼓入的空氣充分接觸混合，煙氣中的SO2、空氣中的O2與漿液中的CaCO3進行氧化反應生成CaSO4，CaSO4達到飽和后，結晶形成石膏漿液。經吸收塔排出的石膏漿液經濃縮、脫水，使其含水量小于10%，然后送至石膏貯倉堆放；脫硫后的尾氣經過除霧器除去霧滴后經煙囪排入大氣，其流程如圖1。

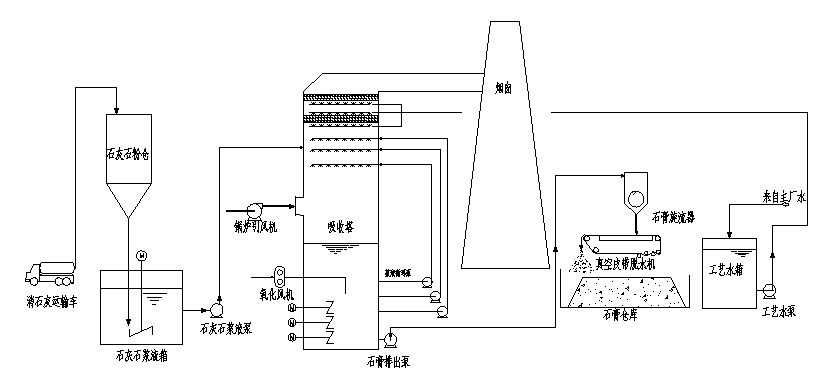

圖1.典型石膏法脫硫工藝流程圖
1.3典型石灰石-石膏濕法單塔雙循環煙氣脫硫工藝流程簡介
目前，為了達到更高效的脫硫目的，傳統的單塔單循環技術通過增加噴淋層數來提高效率，從而不斷增加吸收塔的高度，這種方法的經濟性較差。雙塔串聯技術的效率較傳統方法也有所提高，但是設備投資大，其應用同樣受到限制。為了解決技術上和經濟上的雙重問題，開發了單塔雙循環技術。單塔雙循環脫硫工藝系統主要包括：煙氣系統、吸收塔、石灰石漿液制備系統、工藝水系統、石膏脫水系統、廢水處理系統等。與單塔單循環工藝和雙塔串聯工藝比較，除吸收塔有明顯區別外，其他系統基本相同。吸收塔是整個脫硫裝置的核心，如圖2所示。

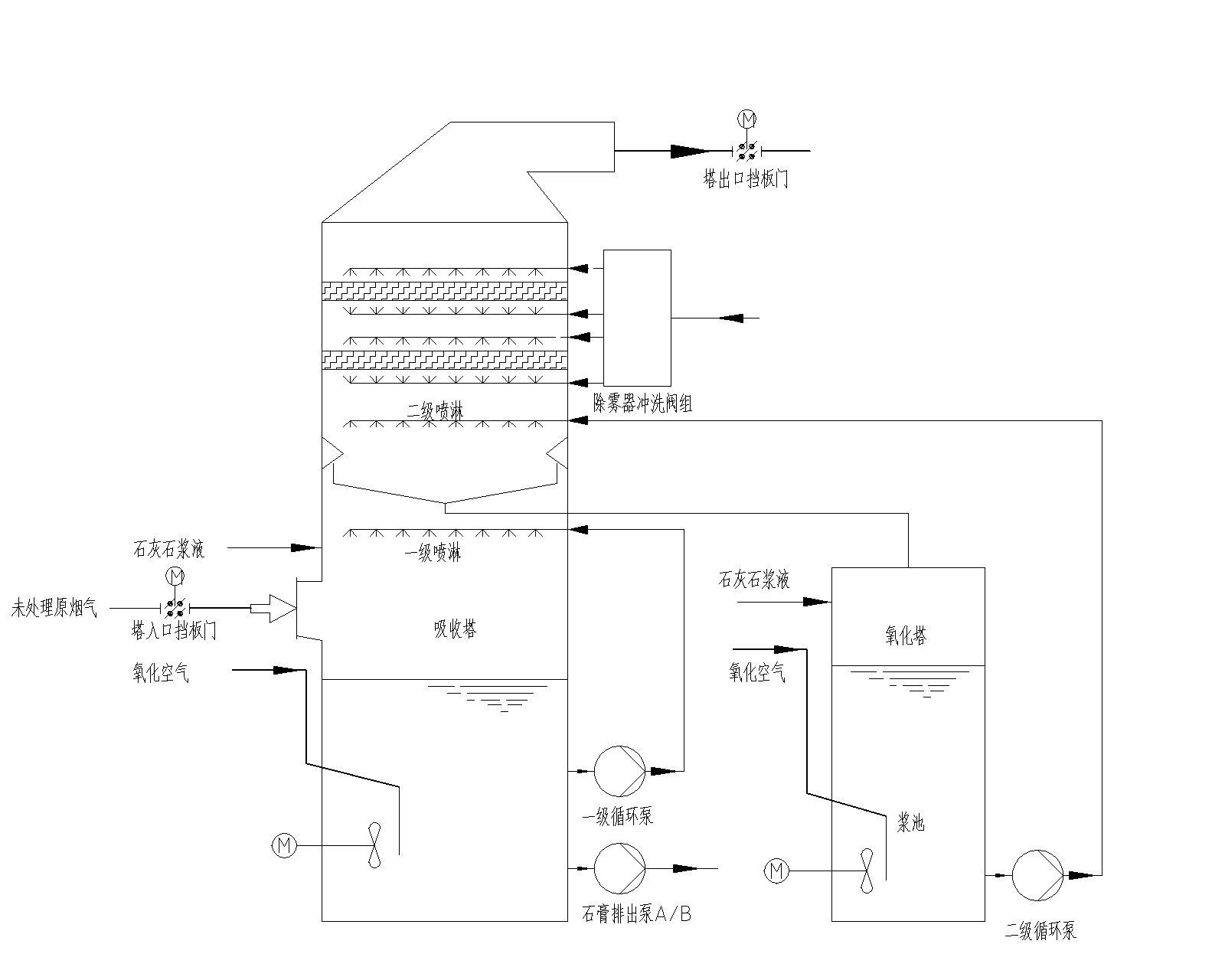

圖2.石膏法單塔雙循環工藝吸收塔流程示意圖
該技術相當于煙氣通過了兩次獨立的SO2脫除過程，煙氣自吸收塔下方進入，首先與下循環噴淋裝置噴出的漿液逆向接觸，后經冷卻、洗滌脫除部分的SO2，再通過集液斗的導流葉片進入上循環區，煙氣在這里與上循環噴淋裝置噴出的液漿逆向接觸，后經洗滌脫除剩余的SO2。脫硫后的清潔煙氣經過除霧器除去霧滴后，由吸收塔上方排入煙囪，脫硫步驟結束，SO2幾乎被除盡。
集液斗將脫硫區分為上、下個兩循環回路。下循回路由漿液池、一級循環泵、一級噴淋層等組成；上循環回路由集液斗、吸收區加料槽、二級循環泵、上噴淋層組成。兩級循環分別設有獨立的循環漿池，噴淋層，根據不同的功能，每級循環具有不同的運行參數。
脫硫一級循環，此級循環的脫硫效率一般在30-70%，循環漿液PH控制在4.6-5.3，漿液停留時間在4分鐘左右，此級循環的主要功能是保證優異的亞硫酸鈣的氧化效果，和充足的石膏結晶時間，根據資料顯示，在酸性環境下PH=4.5時，氧化效率是最高的。特別是對于高硫煤，在此酸度下，氧化空氣系數可以大大降低，從而大幅降低氧化風機的電耗，同時還可以大大提高石膏品質。
經過一級循環的煙氣直接進入二級循環，此級循環實現主要的脫硫洗滌過程，由于不用考慮氧化結晶的問題，所以PH值可以控制在非常高的水平，達到5.8-6.4，這樣可以大大降低循環漿液量，一般循環漿液量可降低20%左右。
2石膏法單塔雙循環煙氣脫硫工藝的研究現狀
為了解決和滿足新形勢下脫硫工藝的需求，國內外各大脫硫公司都在積極引進和研發單塔雙循環脫硫工藝。
德國諾爾公司開發了第一代單塔雙循環脫硫塔，其設備占地面積小，經濟性高，主要適用于含硫量較高的煤種，其脫硫效率達到97%以上，并對含SO2濃度范圍較大的煙氣有良好的適應性，由于其在技術和經濟上的優勢，得到了廣泛的關注。
國電龍源引進德國諾爾的單塔雙循環技術，并將此技術第一次運用在國內項目廣州恒運熱力電廠有限責任公司[7]上，此項目是在原有脫硫塔的基礎上進行改造，設計了國內第一臺采用石膏法單塔雙循環脫硫技術的設備。該工程在168h試運行期間，脫硫塔入口SO2的質量濃度在1800~4200mg/m3，塔出口SO2濃度穩定在50mg/m3以下，并取得了一定的降耗增效的效果。此項目在75%和100%負荷（煙氣流量）的情況下對脫硫系統進行了全套煙氣脫硫裝置的性能測試，脫硫效果達到99.3%，對脫硫市場起到了一定的示范作用。
杭州理想科技有限公司[8]在傳統的單塔雙循環裝置上進行了改造，在原有的設備基礎上設置了地溝和沉定池，上循環系統和下循環系統分別于各自的地溝和沉淀池相連形成回路，每個循環里的有單獨的循環水路結構，這種改造保證了脫硫裝置不結灰不結垢，延長了單塔雙循環系統的使用壽命，可達20~30年。
江蘇峰業科技環保集團股份有限公司[9]，在原有的單塔雙循環工藝的基礎上多脫硫塔由下至上依次對一級噴淋系統、雙循環隔板、二級噴淋系統和脫硫塔塔出口進行了可調節設計的改進，在不同位置設置雙回路環隔板，使設備可根據不同的脫硫條件及要求進行相應的優化。這種設計不僅使脫硫煙氣滿足了電廠煙氣排放標準的要求同時，解決了無法根據煤種的變化而改變吸收塔脫硫運行方式使系統節能運行的問題，還降低了運行成本，此改造還實現了吸收塔體系內煙氣均勻分布，避免了壁流效應帶來的煙氣逃逸引起的脫硫效率下降。
浙江大學的高翔[10]等人，對石膏法單塔雙循環工藝設備中的漿液池進行了改造，設計了一種高效的單塔雙循環系統及方法，在循環系統中，石灰石漿液分別儲存在塔內的主漿液池和塔外的副漿液池中，兩個漿液池通過管道進行連接，形成多區pH控制雙循環系統，由于對兩個漿液池中的pH進行分區控制，不同噴淋層漿液分別由兩個漿液池提供，高pH值漿液有利于SO2的吸收，實現脫硫系統的脫硫效率在99%以上，低pH值有利于亞硫酸鹽的氧化和石膏的結晶，提高了石膏脫水率和石膏純度。這種設計通過多區pH控制提高了脫硫效率。
廣州恒運企業集團的王國強[11]等人單塔雙循環的集液斗部分進行了改造，在原有的積液斗設備上設計了導流板，并將其應用在300MW燃煤鍋爐中，并在運行中對單塔雙循環回路中的pH值、漿液密度等重要參數進行了調整，使得塔內氣體經集液斗整流后，氣流分布均勻，氣液接觸良好，減少了單循環中常遇到的死角，提高了塔內空間的利用率]。
重慶市中電投遠達環保工程有限公司的聶華[12]等人，將脫硫塔的上部分割為順流塔和逆流塔，順流塔上設置煙氣入口，逆流塔上設置煙氣出口，漿液池位于順、逆流塔下方，漿池上方為順、逆流塔的煙氣通道，以此實現在一個脫硫塔內形成相對獨立的雙循環脫硫系統，這種設計不僅保證了較高的脫硫效率（99%以上），還降低了循環漿液的用量和系統的能耗，并且降低了脫硫塔的高度，簡化了雙循環脫硫系統的設計。
四川的東方電氣集團東方鍋爐股份有限公司的楊志忠[13]等人，開發了一種順逆流雙循環裝置，不同于傳統的單塔雙循環裝置，吸收塔的下部被漿液隔板分隔成兩個獨立的循環池，設各有獨立的噴淋系統；吸收塔的上部被煙氣隔板分割成兩個獨立的煙道。煙氣經過串連的氣路通過循環池。在脫硫過程中，控制兩級循環系統內pH值，提高了兩級煙氣SO2的吸收率和兩級脫硫副產物的氧化、結晶速率。這種設計提高了石膏法單塔雙循環脫硫技術的脫硫效率。
山東大學的董勇[14]等人對雙塔單循環中的集液斗進行了改造，在原有的基礎上添加了葉柵結構，此結構分為一級葉柵和二級葉柵，兩級葉柵交錯布置形成俯視為環形的結構，葉柵結構的根部與集液斗相連，集液斗通過漿液回流管與脫硫塔外漿池相通。此設計簡單，阻力損失小，氣液流場分布均勻，接觸效果好，強化了煙氣和漿液之間的氣液傳質能力，促進了SO2的吸收，提高了脫硫效率。此外，這種裝置可使集液裝置整體高度降低，上循環噴淋層安裝位置降低，進而漿液循環泵的給水壓頭降低，系統設備投入減小，經濟性提高。
3總結與展望
總體來說，石膏法單塔雙循環脫硫技術是一種適用于不同煤種的煙氣脫硫、脫硫效率高、設備占地面積小、副產品經濟價值高的高性價比方法，它克服了單塔單循環技術因液氣比較高、漿池容積大，氧化風機壓頭高的缺點。也克服了雙塔串聯工藝因設備占地面積大、系統阻力大和投資高的缺點，在雙塔串聯工藝的基礎上進行改造，在降低了設備成本及占地空間的前提下，保證了脫硫質量，提高了脫硫效率。將石膏法單塔雙循環脫硫技術應用于2000MW及以上的對SO2排放要求較高的燃煤發電廠或其他含硫尾氣的脫硫項目中，尤其是脫硫增效改造項目，可以在低經濟運行的前提下同時滿足環保要求，實現綠色產業要求，有較高的應用前景。
4參考文獻
[1] 周志祥，段建中，薛建明 . 火電廠濕法煙氣脫硫技術手冊[M] . 北京：中國電力出版社，2006 .
[2] 錦宜，林西平．環保催化材料與應用[M]．北京：化學工業出版社. 2002．126-128．
[3] 李娜．石灰石-石膏法單塔雙循環煙氣脫硫工藝介紹[J]．硫酸工業. 2014．（6）：45—48．
[4] 杜樂，黃建國，殷文香 . 一種提高石灰石－ 石膏法脫硫效率的方法－ 托盤塔[J]．環境與發展. 2014．26（3）：196—198．
[5] 季鑫 . 石膏法脫硫 [J]．能源與節能. 2015．（3）：129
[6] 李守信，紀立國，于軍玲，方小寶 . 石灰石—石膏濕法煙氣脫硫工藝原理[J]．華北電力大學學報. 2002．29（4）：91—94．
[7]王國強，黃成群 . 單塔雙循環脫硫技術在300MW燃煤鍋爐中的應用[J]．重慶電力高等專科學校學報. 2013．18（5）：51—54．
[8] 李欣禾，仲壽根，袁善棟，胡志宏. 單塔雙路雙循環氣動流化式噴霧旋流除塵脫硫裝置 [P]. CN2770766Y，2006-04-12．
[9] 楊寶成，許德富，華桂宏，劉磊，馬以青. 一種單塔雙回路石灰石-石膏濕法脫硫裝置及方法[P]. CN104174284A，2014-12-03．
[10] 高翔，鄭成航，駱仲泱，岑可法等人. 一種高效脫硫單塔雙循環系統及方法[P]. CN104226099A，2014-08-19．
[11] 成群，潘麗梅．電力環境保護[M]．北京：機械工業出版社，2012：17—19．
[12] 聶華，尹正明，喻江濤，李云濤，周曉瑾. 單塔雙循環脫硫系統[P]. CN203725009U，2014-07-23．
[13] 楊志忠，李元，金黃，何維. 順逆流單塔雙路雙循環濕法煙氣脫硫裝置[P].CN203955028U，2014-11-26．
[14] 董勇，秦明臣，崔琳. 單塔雙循環濕法煙氣脫硫塔葉柵式積液裝置[P].CN204247065U，2014-11-19．
